CLM-II型链码校验装置

概述
CLM型链码校验装置是对安装在皮带输送机上的电子皮带秤进行动态校验的设备，广泛应用在电力、冶金、化工、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。
工作原理
CLM型静态链码校验装置安装于电子皮带秤秤体处的输送机上方位置，本装置在对电子皮带秤校验时，可自动平稳地将链码落放在皮带秤秤体上，以完成对电子皮带秤准确度的静态校验。
结构形式：本装置收放链码有两种形式可选，卷扬式或卧式。
卷扬式：为电机减速机带动卷盘卷筒，由电控装置实现对链码的自动收和放。
箱式：是链码存放在箱体中的形式，平常不用时存放在箱体中，使用时由电控装置操作，将链码 自动放至秤体上方的皮带上。
主要特点
◆ 链码安装在皮带上方位置，校验过程方便快捷，自动化程度高，省时省力，准确可靠；
◆ 链码的收放均由电控系统自动操作，并设有远方输出接点，供程控室远控；
◆ 当输送机上方有较大空间时，可选用卷扬式收放装置，而当空间较狭窄时，可选用卧式收 放装置；
主要技术参数:

工作环境要求:

◆ 环境温度：-35℃--65℃；
◆ 电源：220VAC（+10%/-15%），50HZ（±2%）控制回路部分
380VAC（+10%/-15%），50HZ（±2%）收放驱动部分

一、适用范围

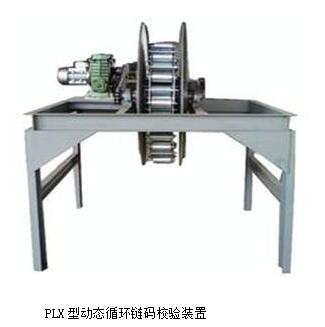

　　PLX型自动循环链码是随皮带输送机循环运行的电子皮带秤动态标定链码，是一种模拟负荷标准器，可作为电子皮带秤和称重给料机的校验标定设备，广泛应用在电力、冶金、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。
　　三、工作原理

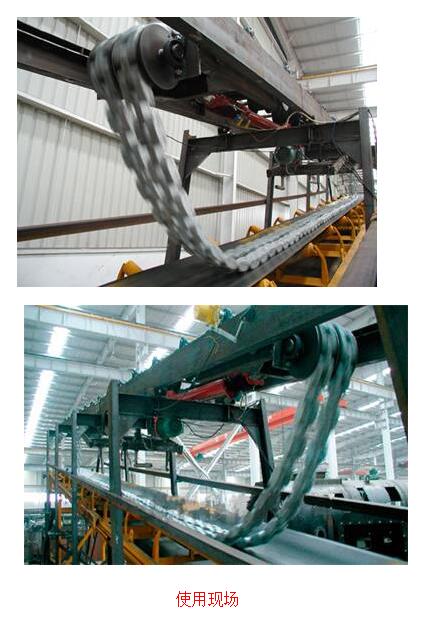

　　电子皮带秤调零完成后，操作自动循环链码的控制单元将链码置于输送机皮带上，通过皮带运行，带动链码链条与皮带同步循环运动，通过测速装置系统，计量系统，计算出校验时间内通过皮带秤称重区域的链码重量，同时皮带秤二次仪表计量出一个称重量，通过修正皮带秤二次仪表完成皮带秤的模拟实物标定，达到校验目的。
　　四、系统构成及特点

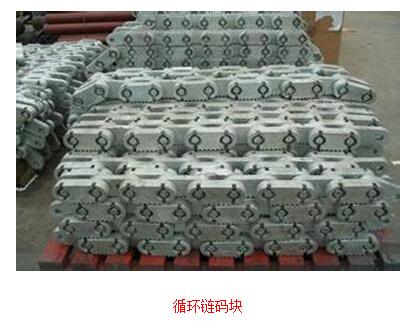

　　PXL自动循环链码标定装置由钢结构支架、导向轮、标准链码、拖辊、升降机构、移动小车、电气控制系统等组成。
　　系统主要特点
◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。
◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。
◆ 校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子皮带秤计量的精度。
◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠。

五、工作环境

◆ 环境温度：-10--60℃,机械-35--60℃
◆ 电源：220VAC（+10%/-15%），50HZ（±2%）
380VAC（+10%/-15%），50HZ（±2%）
六、 主要技术参数：
